 |
 |
銷售熱線：13962855539 |
|
|
銷售熱線：13962855539 |
| 玻璃鋼型材的工藝要求是什么？ | ||
| 發布者：admin 發布時間：2021/11/20 閱讀：1488次 | ||

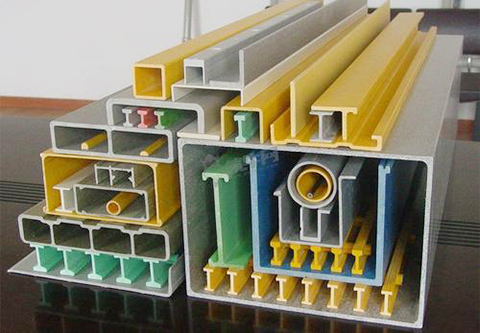

玻璃鋼型材的技術要求基本相同，主要技術參數包括玻璃纖維數量的確定、固化溫度、固化時間、牽引速度、牽引力、浸漬時間等。 1、玻璃纖維數量的確定:玻璃纖維數量的確定是玻璃鋼擠出技術所需的參數，玻璃纖維數量多，模具入口容易堵塞的玻璃纖維數量少，生產的產品不充實。  2、固化溫度、固化時間:固化溫度是玻璃鋼擠出型材整個擠出技術的重要部分。根據樹脂固化所需的熱量和樹脂固化放熱曲線，根據拉伸的牽引速度，模具分為預熱區、凝膠區和固化區。三區獨立加熱部分分別由自動化設備控制加熱部分的溫度。產品在模具中應達到90%左右的固化率，可承受牽引設備的牽引力和夾持力。固化溫度與配置樹脂漿液采用的誘發劑類型有關，由于拉伸技術配置樹脂漿液需要在常溫下長時間，所以選擇的誘發劑均為中高溫誘發劑，一般固化溫度在60~120℃之間。 3、擠出速度:玻璃鋼擠出型材的擠出速度一般在250~500mm/min之間，具體速度主要取決于樹脂膠液的固化系統性能，樹脂固化快，牽引速度快，相反牽引速度慢。在模具溫度一定的條件下，一般型材的固化凝膠區必須確定在模具入口的150~200mm處。這可以防止產品固化放熱時產品過熱導致產品表面破裂。 4、浸漬時間:強化材料的浸漬時間以浸漬表面氈和無捻粗線為基準，各原材料以試驗為基礎，普通強化材料的浸漬時間為60~120s。 |
||
|
||
